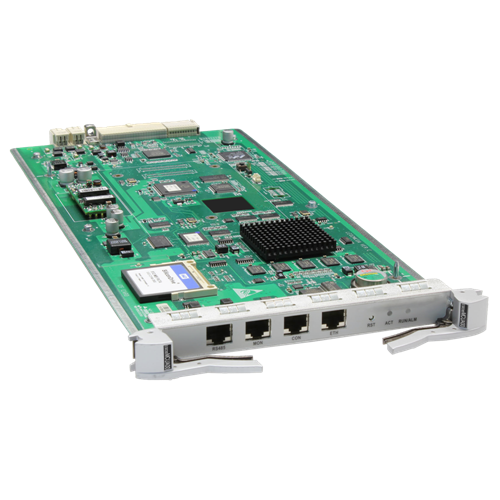

Интерфейсный модуль Huawei ES0D00MCUA00
Интерфейсные модули (линейные карты) Huawei в зависимости от типа и функций подразделяются на следующие виды: Main Processing Unit (MPU) - Главный процессор, Switch Fabric Unit (SFU) - Коммутационный блок, Centralized Monitoring Unit (CMU) - Централизованный блок мониторинга, Line Processing Unit (LPU, also called interface card or line card) - Линейный процессор (LPU, также называемая интерфейсной картой или линейной картой, и другие.
Данные модули добавляют функциональные возможности уже имеющихся модульных маршрутизаторов или коммутаторов. Для каждой серии или подсерии Huawei идут свои интерфеaйсные модули, линейные карты, процессорные и сетевые устройства.
Данные модули могут расширить функционал на высоких скоростях, например 100GE, или увелить проищводительность маршрутизатора или коммутатора Huawei.
Для удобства и понимания модуля, можно воспользоваться данной таблицей, по расшифровке парт номеров Huawei. Например парт номер такого вида:
расшифровуется следующим образом по данной таблице: модуль Huawei CE серии, с 24 портами 40GE QSFP
|
Identifier |
Meaning |
Description |
|
A |
Brand |
It is fixed as CE, representing CloudEngine. |
|
B |
Line card type |
|
|
C |
Number of interfaces on the card |
For a line card with different types of interfaces, this field stands for the number of downlink interfaces. It has two digits. The first digit is 0 if the card has fewer than 10 interfaces. |
|
D |
Interface rate |
|
|
E |
Interface type |
|
|
F |
Line card specifications |
|
Технические характеристики интерфейсного модуля Huawei ES0D00MCUA00:
|
Product Name |
ES0D00MCUA00 |
|
Attribute of a ETH management port |
|
|
Connector type |
RJ45 |
|
Standards compliance |
IEEE802.3 |
|
Working mode |
10/100 Mbit/s auto-sensing Full-duplex |
|
Maximum transmission distance |
100m |
|
Attribute of a console manangement port |
|
|
Connector type |
RJ45 |
|
Working mode |
Duplex Universal Asynchronous Receiver/Transmitter (UART) |
|
Standards compliance |
RS232 |
|
Baud rate |
9600 bit/s to 115200 bit/s Default value: 9600 bit/s |
|
Physical specification |
|
|
Dimensions (W x D x H) |
194.5 mm x 426.8 mm x 35.1 mm (7.7 in. x 16.8 in. x 1.4 in.) |
|
Weight (kg) |
0.90 kg (2.0 lb) |
|
Maximum power consumption |
18 W |
|
Environment parameters |
|
|
Operating temperature |
0°C to 45°C (32°F to 113°F) |
|
Operating relative humidity |
5% RH to 95% RH (noncondensing) |
|
Storage temperature |
-40°C to +70°C (-40°F to +158°F) |
|
Storage relative humidity |
5% RH to 95% RH (noncondensing) |
